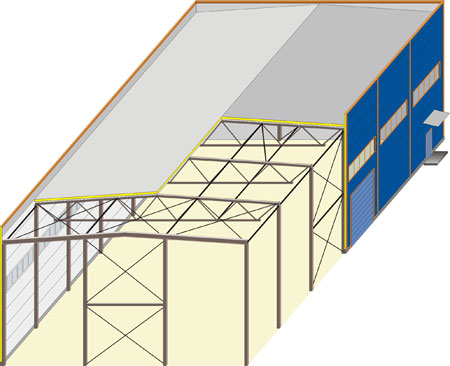

БЫСТРОВОЗВОДИМЫЕ ЗДАНИЯ СЕРИИ MPL-1500-S4
Здания серии MPL-1500-S4 представляют собой облегченные
быстровозводимые одноэтажные здания из легких металлических конструкций (ЛМК) общей площадью
до 1500 м2 с ферменным покрытием, в которых главные элементы несущего
каркаса: колонны, торцевые стойки, стропильные фермы выполнены из стальных профильных труб
прямоугольного или квадратного сечения, а торцевые балки - из прокатных двутавров.
Здания (каркасы зданий) серии MPL-1500-S4 - это однопролетные
бескрановые здания с пролетом 15, 18, 21 или 24 метра, высотой от 6 до 9 метров, длиной
от 18 до 60 метров, шагом колонн - 6 метров.
Каркасы зданий серии MPL-1500-S4 при отсутствии огнезащиты имеют
IV степень огнестойкости (колонны, торцевые стойки, торцевые балки, стропильные фермы -
R 15). Огнестойкость зданий серии MPL-1500-S4 может быть повышена до III или II степени путем покраски
колонн и торцевых стоек специальной противопожарной краской (в этом случае колонны и торцевые
стойки - R 45 или R 90, соответственно).
Примечание: Параметры зданий (каркасов зданий) серии MPL-1500-S4,
приведенные выше, являются базовыми. По желанию заказчика здания серии MPL-1500-S4 могут быть
запроектированы индивидуально со значениями параметров, отличающимися от указанных базовых
параметров.
Здание серии MPL-1500-S4 |
Характеристики здания |
|
Примечания:
В качестве примера приведена металлоемкость каркасов для III снегового
и I ветрового районов (Московская область) и ее фактическое значение зависит от размера пролета, высоты
и длины конкретного здания.
Например, каркас здания MPL-1500-S4-1 с габаритами 18м (B) х 60м (L) х 6,5м (H), рассчитанный для III снегового
и I ветрового районов, будет иметь металлоемкость 21,6 тн (20 кг/м2). Здесь приведены параметры зданий, являющиеся базовыми (типовыми).
Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив
индивидуальное проектирование здания под Ваши требования. Здания данной серии может быть
запроектировано и изготовлено точно по размерам заказчика.
|
Общая площадь здания до 1500 м2.
Ширина здания: 15м, 18м, 21м, 24м.
Здание однопролетное, одноэтажное.
Длина здания: 18 - 60 м (с шагом 6 м).
Высота от пола до низа конструкций ферм покрытия здания: 6 - 9 м.
Уклон кровли: 2 - 3 %.
Шаг колонн: 6 м.
Здание бескрановое.
Каркас здания - колонны, торцевые стойки, стропильные фермы из стальных профильных труб;
торцевые балки из прокатных двутавров.
Нагрузки:
- снеговые до 280 кгс/м2 (I - IV район);
- ветровые до 38 кгс/м2 (I, II, III район).
Металлоемкость каркаса1:
18 - 24 кг/м2.
Кровельное покрытие с мягкой кровлей.
Стеновое ограждение из сэндвич-панелей (горизонтальная раскладка).
Степень огнестойкости зданий IV.
Степень огнестойкости зданий II или III
(при покраске колонн огнезащитной краской).
|
Основные применения быстровозводимых зданий серии MPL-1500-S4:
- Производственные бескрановые здания;
- Складские здания;
- Торговые здания и магазины;
- Спортивные здания (теннисные корты, конные манежи и др.);
- Цеха для пищевых производств;
- Автосервисы;
и др.
Преимущества быстровозводимых зданий (каркасов зданий)
серии MPL-1500-S4:
- Экономия инвестиций заказчика за счет максимально низкой металлоемкости каркаса (снижение
стоимости готового здания) - самая низкая металлоемкость среди зданий серий MPL с пролетом до 24м.
- Экономия при эксплуатации здания (на отоплении и вентилировании) за счет использования в каркасе
здания плоской кровли (уклон 2-3%) и более низких ферм в покрытии, что приводит к снижению общей высоты
и объема здания без изменения его внутренней технологической (полезной) высоты, по сравнению со
зданиями с большим уклоном кровли и/или использованием традиционных ферм.
- Снижение материалоемкости за счет возможности устройства более легких и простых фундаментов.
- Значительное сокращение сроков начала строительства и введения здания в эксплуатацию, за счет
отсутствия необходимости проводить экспертизу проекта (для здания площадью до 1500 м2).
- Сжатые сроки проектирования, изготовления и поставки здания.
- Быстрый и надежный монтаж.
- Высокое качество и надежность зданий.
- Хорошая адаптируемость к различным типам грунтов основания.
- Возможность гибкой оптимизации серии при проектировании под требования заказчика.
Состав комплекта быстровозводимого здания серии MPL-1500-S4:
- Несущий каркас здания серии MPL-1500-S4
- Ограждающие конструкции для каркаса здания серии MPL-1500-S4 (поставляются опционально)*
Примечание: * - данная позиция поставляется опционально, только при выборе
4-го варианта заказа здания серии MPL-1500-S4 (с монтажом коробки здания «под ключ»).
Варианты заказа быстровозводимого здания (каркаса здания)
серии MPL-1500-S4:
- Проект металлоконструкций каркаса здания серии MPL-1500-S4 (в объеме чертежей КМ или КР)
с выдачей задания на проектирование фундаментов.
Опционально: проект фундаментов под каркас здания MPL-1500-S4 (в объеме
чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства.
- Проект металлоконструкций каркаса здания серии MPL-1500-S4 (в объеме чертежей КМ или КР, КМД)
и изготовление металлоконструкций каркаса здания.
Опционально:
- проект фундаментов под каркас здания MPL-1500-S4 (в объеме чертежей КЖ), при наличии у
заказчика отчета по геологии участка строительства;
- поставка металлоконструкций каркаса здания MPL-1500-S4 на стройплощадку заказчика.
- Металлический каркас здания серии MPL-1500-S4 смонтированный на площадке заказчика «под ключ».
Опционально:
- проект и устройство фундаментов под каркас здания MPL-1500-S4;
- раскладка профнастила покрытия.
- Здание серии MPL-1500-S4 в комплектации, указанной выше, смонтированное на площадке заказчика
«под ключ».
Опционально:
- проект и устройство фундаментов под каркас здания MPL-1500-S4;
- поставка ограждающих конструкций, окон, дверей, ворот и др. для здания MPL-1500-S4;
- функции генподрядчика.
Почему выгодно заказать у нас быстровозводимое здание
(каркас здания) серии MPL-1500-S4:
- Максимально низкая металлоемкость каркаса позволяет экономить инвестиции и время:
- при изготовлении каркаса;
- при монтаже каркаса;
- при устройстве фундаментов (легкий каркас - более легкие и простые фундаменты).
- Применение кровли с небольшим уклоном (2-3%) и низких по высоте ферм в покрытии позволяет
экономить затраты в процессе всего периода эксплуатации здания (не требуется отапливать и
вентилировать лишнее не используемое пространство в здании под кровлей).
Быстровозводимые здания (каркасы зданий)
серии MPL-1500-S4 - конкурентоспособная альтернатива традиционным решениям зданий!
|
