БЫСТРОВОЗВОДИМЫЕ ЗДАНИЯ СЕРИИ MPL-5000-S3
Здания серии MPL-5000-S3 представляют собой облегченные
быстровозводимые одноэтажные многопролетные здания из легких металлических конструкций (ЛМК)
общей площадью до 5000 м2 с балочным покрытием, в которых главные элементы
несущего каркаса: балки покрытия (ригели) выполнены из прокатных или сварных двутавров; колонны -
из стальных профильных труб или прокатных двутавров; торцевые стойки - из стальных профильных
труб; торцевые балки - из прокатных двутавров.
Здания (каркасы зданий) серии MPL-5000-S3 - это 2-х и 3-х пролетные
бескрановые здания с пролетами от 12 до 24 метров, высотой от 4 до 9 метров, длиной
от 30 до 96 метров, шагом крайних и внутренних колонн - 6 метров.
Каркасы зданий серии MPL-5000-S3 при отсутствии огнезащиты имеют
IV степень огнестойкости (колонны, торцевые стойки, торцевые балки и балки покрытия - R 15).
Огнестойкость зданий серии MPL-5000-S3 может быть повышена до III или II степени путем покраски колонн и
торцевых стоек специальной противопожарной краской (в этом случае колонны и торцевые стойки -
R 45 или R 90, соответственно).
Примечание: Параметры зданий (каркасов зданий) серии MPL-5000-S3,
приведенные выше, являются базовыми. По желанию заказчика здания серии MPL-5000-S3 могут быть
запроектированы индивидуально со значениями параметров, отличающимися от указанных базовых
параметров.

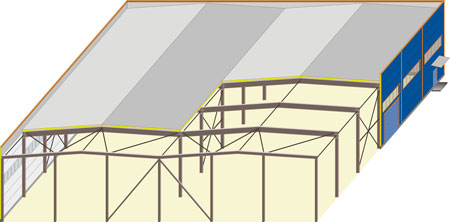

Здание серии MPL-5000-S3 |
Характеристики здания |
|
Примечания:
В качестве примера приведена металлоемкость каркасов для III снегового
и I ветрового районов (Московская область) и ее фактическое значение зависит от количества и размеров
пролетов, высоты и длины конкретного здания.
Например, каркас здания MPL-5000-S3-2 с габаритами 36м (B) х 60м (L) х 8м (H), рассчитанный для III снегового
и I ветрового районов, будет иметь металлоемкость 47,52 тн (22 кг/м2). По желанию заказчика здания могут быть скомпонованы с любым
сочетанием пролетов, пролеты иметь произвольную ширину в заданном диапазоне (12 - 24 м),
а также иметь высоту больше 9 м. Возможность устройства на части площади здания встроенной
антресоли. Здесь приведены параметры зданий, являющиеся базовыми (типовыми).
Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив
индивидуальное проектирование здания под Ваши требования. Здания данной серии может быть
запроектировано и изготовлено точно по размерам заказчика.
|
Общая площадь здания до 5000 м2.
Ширина здания: 24 - 72 м (с произвольным шагом).
Здание одноэтажное, многопролетное (2 или 3 пролета по 12 - 24 м в любой комбинации).
Длина здания: 30 - 96 м (с шагом 6 м).
Высота от пола до низа балок покрытия здания: 4 - 9 м.
Уклон кровли: 3 %.
Шаг крайних и внутренних колонн: 6м.
Здание бескрановое.
Каркас здания - ригели из сварных или прокатных двутавров; торцевые балки из прокатных двутавров;
колонны из стальных профильных труб или прокатных двутавров; торцевые стойки из стальных
профильных труб.
Нагрузки:
- снеговые до 280 кгс/м2 (I - IV район);
- ветровые до 38 кгс/м2 (I, II, III район).
Металлоемкость каркаса1:
14 - 28 кг/м2.
Кровельное покрытие с мягкой кровлей.
Стеновое ограждение из сэндвич-панелей (горизонтальная раскладка).
Степень огнестойкости зданий IV.
Степень огнестойкости зданий II или III
(при покраске колонн огнезащитной краской).
|
Типы быстровозводимых зданий серии MPL-5000-S3:
Компоновка зданий серии MPL-5000-S3 |
Параметры зданий |
|
Здание MPL-5000-S3-2
|
Количество пролетов: 2
Пролеты: 12 - 24 м (с произвольным шагом)
Ширина здания B: 24 - 48 м (с произвольным шагом)
Длина здания L: 30 - 96 м (с шагом 6 м)
Высота здания H: 4 - 9 м
Этажность: 1 этаж
Уклон кровли: 3 %
Шаг крайних и внутренних колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 15 - 28 кг/м2
|
|
Здание MPL-5000-S3-3
|
Количество пролетов: 3
Пролеты: 12 - 24 м (с произвольным шагом)
Ширина здания B: 36 - 72 м (с произвольным шагом)
Длина здания L: 30 - 96 м (с шагом 6 м)
Высота здания H: 4 - 9 м
Этажность: 1 этаж
Уклон кровли: 3 %
Шаг крайних и внутренних колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 14 - 27 кг/м2
|
|
Примечание: * - В качестве примера приведена металлоемкость
каркасов для III снегового и I ветрового районов (Московская область) и ее фактическое значение зависит
от размера пролетов, высоты и длины конкретного здания.
Например, каркас здания MPL-5000-S3-3 с габаритами 54м (B) х 72м (L) х 8м (H), рассчитанный для III снегового
и I ветрового районов, будет иметь металлоемкость 81,65 тн (21 кг/м2).
|
Основные применения быстровозводимых зданий серии MPL-5000-S3:
- Производственные бескрановые здания;
- Складские здания;
- Торговые здания и магазины;
- Спортивные здания (теннисные корты и др.);
- Цеха для пищевых производств;
- Автосервисы;
и др.
Преимущества быстровозводимых зданий (каркасов зданий)
серии MPL-5000-S3:
- Экономия инвестиций заказчика за счет низкой металлоемкости каркаса (снижение стоимости готового
здания).
- Экономия на ограждающих конструкциях - за счет применения в качестве ригелей двутавров значительно
уменьшается высота покрытия по сравнению с традиционными фермами, что позволяет уменьшить высоту
стен здания на один ряд сэндвич-панелей.
- Экономия при эксплуатации здания (на отоплении и вентилировании) за счет использования в каркасе
здания плоской кровли (уклон 3%) и балок в покрытии, что приводит к снижению общей высоты и объема
здания без изменения его внутренней технологической (полезной) высоты, по сравнению со зданиями с
ферменным покрытием и/или большим уклоном кровли.
- Снижение материалоемкости за счет возможности устройства более легких и простых фундаментов.
- Проектирование каркаса здания с возможностью изготовления конструкций силами опытных строителей
в мастерской (без завода) - дополнительная экономия инвестиций заказчика.
- Возможность устройства на части площади здания встроенной антресоли.
- Сжатые сроки проектирования, изготовления и поставки здания.
- Быстрый и надежный монтаж.
- Высокое качество и надежность зданий.
- Хорошая адаптируемость к различным типам грунтов основания.
- Возможность гибкой оптимизации серии при проектировании под требования заказчика.
Состав комплекта быстровозводимого здания серии MPL-5000-S3:
- Несущий каркас здания серии MPL-5000-S3
- Ограждающие конструкции для каркаса здания серии MPL-5000-S3 (поставляются опционально)*
Примечание: * - данная позиция поставляется опционально, только при выборе
4-го варианта заказа здания серии MPL-5000-S3 (с монтажом коробки здания «под ключ»).
Варианты заказа быстровозводимого здания (каркаса здания)
серии MPL-5000-S3:
- Проект металлоконструкций каркаса здания серии MPL-5000-S3 (в объеме чертежей КМ или КР)
с выдачей задания на проектирование фундаментов.
Опционально: проект фундаментов под каркас здания MPL-5000-S3 (в объеме
чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства.
- Проект металлоконструкций каркаса здания серии MPL-5000-S3 (в объеме чертежей КМ или КР, КМД)
и изготовление металлоконструкций каркаса здания.
Опционально:
- проект фундаментов под каркас здания MPL-5000-S3 (в объеме чертежей КЖ), при наличии у
заказчика отчета по геологии участка строительства;
- поставка металлоконструкций каркаса здания MPL-5000-S3 на стройплощадку заказчика.
- Металлический каркас здания серии MPL-5000-S3 смонтированный на площадке заказчика «под ключ».
Опционально:
- проект и устройство фундаментов под каркас здания MPL-5000-S3;
- раскладка профнастила покрытия.
- Здание серии MPL-5000-S3 в комплектации, указанной выше, смонтированное на площадке заказчика
«под ключ».
Опционально:
- проект и устройство фундаментов под каркас здания MPL-5000-S3;
- поставка ограждающих конструкций, окон, дверей, ворот и др. для здания MPL-5000-S3;
- функции генподрядчика.
Почему выгодно заказать у нас быстровозводимое здание
(каркас здания) серии MPL-5000-S3:
- Низкая металлоемкость каркаса позволяет экономить инвестиции и время:
- при изготовлении каркаса;
- при монтаже каркаса;
- при устройстве фундаментов (легкий каркас - более легкие и простые фундаменты).
- Применение кровли с небольшим уклоном (3%) и двутавров в покрытии позволяет экономить
затраты в процессе всего периода эксплуатации здания (не требуется отапливать и вентилировать
лишнее не используемое пространство в здании под кровлей).
- Экономия при устройстве стенового ограждения - здание получается на один ряд сэндвич-панелей
ниже (по сравнению со зданием с ферменным покрытием).
Быстровозводимые здания (каркасы зданий)
серии MPL-5000-S3 - конкурентоспособная альтернатива традиционным решениям зданий!
|
