Несущий каркас здания системы MPZ-R2
Несущий каркас - это ансамбль конструктивных элементов здания,
воспринимающих и передающих весовые и внешние нагрузки на фундаменты. Каркас здания системы
MPZ-R2 - это облегченный рамный каркас, у которого колонны и ригели промежуточных рам выполнены
из гофробалок с переменной высотой стенки, а торцевые
стойки и балки выполнены из гофробалок с постоянной
высотой стенки.

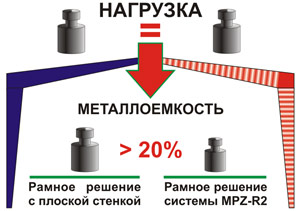

 Рамный каркас из гофробалок
(двутавров с гофрированной стенкой) с переменной высотой стенки, обладая оригинальным внешним
видом, имеет меньшую металлоемкость (до 20%), чем рамный каркас из сварных двутавров с плоской
стенкой переменной высоты. Кроме того, данный каркас имеет меньшую металлоемкость (а соответственно
и цену) по сравнению с каркасом системы MPZ-R1. Этот факт, наряду с оптимальным проектированием,
позволяет значительно снизить стоимость Ваших инвестиций в строительство зданий из ЛМК.
Элементы рамного каркаса из гофробалок изготавливаются на
полностью автоматизированной линии (производства Zeman,
Австрия), что обеспечивает высокое качество несущих конструкций здания.
Особенности и преимущества
использования гофробалок
Линия по производству гофробалок (Zeman, Австрия)
Гофробалки, используемые в быстровозводимых
зданиях комплектной поставки системы MPZ-R2, соответствуют всем требованиям нормативных документов
(Сертификат соответствия ГОСТ Р, Технические условия и др.).
Фундаменты здания - точечные. Соединение с колоннами - через блоки
анкерных болтов. Элементы несущего каркаса здания выполняются из сварных двутавров с гофрированной
стенкой (гофробалок) переменной и постоянной высоты.
Жесткость каркаса здания в целом обеспечивается системой вертикальных
и горизонтальных связей и распорок. В комплект поставки входят анкерные болты, металлоконструкции,
болты соединений элементов.
Все элементы каркаса выполняются с антикоррозийным покрытием.
Материалы конструкций из гофробалок:
- Полки гофробалки и листовые детали - толстолистовая прокатная сталь С255, С345
(ГОСТ 27772-2015)
- Стенка гофробалки - тонколистовая прокатная сталь С255 (ГОСТ 16523-97)
Защитное покрытие:
- Все конструкции, при изготовлении на заводе, подвергаются дробеструйной обработке.
- Все отправочные марки конструкций на заводе покрываются грунтовой краской для защиты
от коррозии в процессе транспортировки и монтажа.
- Дополнительно, на заказ, отправочные марки конструкций могут быть полностью покрашены
на заводе, включая отделочный слой краски.
Достоинства несущего каркаса здания системы MPZ-R2:
- Низкая металлоемкость конструкций
- Более низкая металлоемкость конструкций по сравнению с каркасом системы MPZ-R1
- Быстрый, удобный и надежный монтаж
- Эстетичный оригинальный внешний вид конструкций
- Хорошая адаптируемость к различным типам грунтов основания
- Возможность гибкой оптимизации системы при проектировании под требования заказчика
|
