Несущий каркас здания системы MPZ-S
Несущий каркас - это ансамбль конструктивных элементов здания,
воспринимающих и передающих весовые и внешние нагрузки на фундаменты. Каркас здания системы
MPZ-S - это связевой каркас, у которого колонны и торцевые стойки выполнены из стальных профильных
труб прямоугольного или квадратного сечения, а стропильные, подстропильные и торцевые балки
выполнены из сварных двутавров с гофрированной стенкой (гофробалок) постоянной высоты.

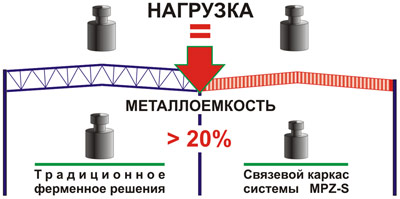

 Каркас системы MPZ-S является
конкурентоспособной альтернативой каркасу, выполняемому со стальными колоннами и ферменным
покрытием. Конкурентоспособность обеспечивается, снижением расхода стали на колонны и
применением в покрытии гофробалок вместо ферм. Стоимость предлагаемого каркаса оказывается
меньше стоимости традиционного каркаса с ферменным покрытием.
Кроме того, покрытие с гофробалками имеет в два раза меньшую
высоту, чем покрытие с фермами, что позволяет получать экономию за счет снижения общей высоты
здания без изменения его внутренней технологической высоты.
Элементы конструкций каркаса, а именно стропильные, подстропильные
и торцевые балки изготавливаются на полностью автоматизированной
линии (производства Zeman, Австрия), что обеспечивает высокое качество несущих конструкций
здания.
Особенности и преимущества
использования гофробалок
Линия по производству гофробалок (Zeman, Австрия)
Гофробалки, используемые в быстровозводимых
зданиях комплектной поставки системы MPZ-S, соответствуют всем требованиям нормативных документов
(Сертификат соответствия ГОСТ Р, Технические условия и др.).
Фундаменты здания - точечные. Соединение с колоннами - через блоки
анкерных болтов. В комплект поставки входят анкерные болты, металлоконструкции, болты соединений
элементов. Все элементы каркаса выполняются с антикоррозийным покрытием.
Материалы конструкций:
- Колонны и торцевые стойки - замкнутые гнутые стальные профиля из стали
С255 (ГОСТ 27772-2015)
- Стропильные, подстропильные и торцевые балки из гофробалок:
- Полки гофробалки и листовые детали - толстолистовая прокатная сталь С255, С345
(ГОСТ 27772-2015)
- Стенка гофробалки - тонколистовая прокатная сталь С255 (ГОСТ 16523-97)
Защитное покрытие:
- Все конструкции, при изготовлении на заводе, подвергаются дробеструйной обработке.
- Все отправочные марки конструкций на заводе покрываются грунтовой краской для защиты
от коррозии в процессе транспортировки и монтажа.
- Дополнительно, на заказ, отправочные марки конструкций могут быть полностью покрашены
на заводе, включая отделочный слой краски.
Достоинства несущего каркаса здания системы MPZ-S:
- Низкая металлоемкость конструкций
- Быстрый, удобный и надежный монтаж
- Эстетичный оригинальный внешний вид конструкций
- Хорошая адаптируемость к различным типам грунтов основания
- Возможность гибкой оптимизации системы при проектировании под требования заказчика
- Идеальное применение в качестве каркаса для складских зданий (обеспечивает размещение
максимального количества палето-мест)
|
