Быстровозводимые большепролетные здания комплектной поставки системы MPZ-R3
Здания комплектной поставки системы MPZ-R3 представляют собой
быстровозводимые здания из легких металлических конструкций (ЛМК), в которых главные элементы
несущего каркаса (колонны и ригели) выполнены из сварных двутавров с гофрированной стенкой
(гофробалок) постоянной высоты и объединены в
поперечные рамы.
 Технологии,
применяемые в производственном процессе, позволяют изготавливать одно-, двух- и трехпролетные
здания с пролетами от 30 до 45 метров, высотой от 6 до 15 метров, шагом колонн - 6 метров.
Быстровозводимые здания системы MPZ-R3 при отсутствии огнезащиты имеют IV степень
огнестойкости (колонны - R 15; ригели покрытия - R 15). При огнезащите колонн (покраской их
специальной противопожарной краской или другим способом) здания системы MPZ-R3 могут
иметь II или III степень огнестойкости (R 90 или R 45, соответственно).
Здания системы MPZ-R3 предназначены для строительства торговых,
спортивных, выставочных, производственных и складских зданий.

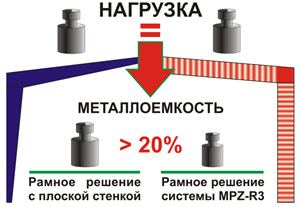

Быстровозводимые здания системы MPZ-R3 являются
конкурентоспособной альтернативой зданиям с рамным каркасом из сварных двутавров с плоской
стенкой переменной высоты. Экономия металла на каркас составляет до 20%!

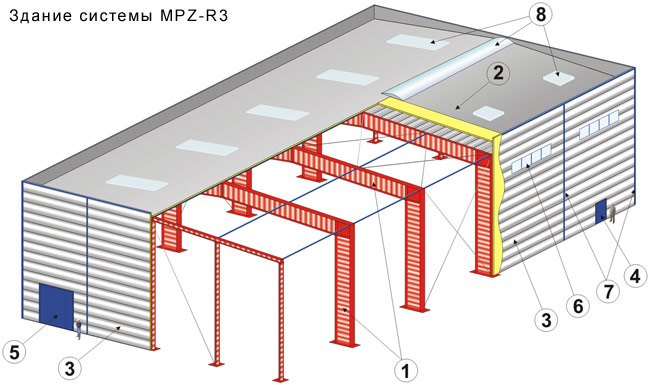

Обозначения на рисунке:
1 - Элементы каркаса здания
2 - Кровельное покрытие
3 - Стеновое ограждение |
4 - Дверь
5 - Ворота
6 - Окна |
7 - Доборные элементы
8 - Зенитные фонари |
Типы быстровозводимых зданий системы MPZ-R3:
Компоновка зданий MPZ-R3 |
Характеристики зданий |
|

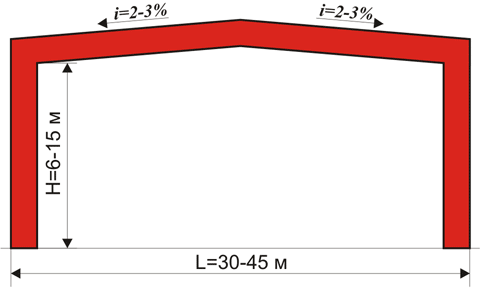

Здание типа MPZ-R3-1:

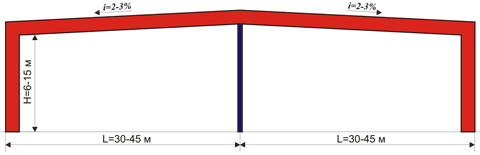

Здание типа MPZ-R3-2:

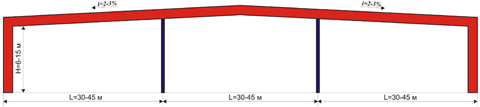

Здание типа MPZ-R3-3:
|
Здания проектируются и изготавливаются точно по размерам заказчика.
Каркас здания - рамный полностью из гофробалок с постоянной высотой стенки.
Пролеты здания от 30 до 45 м.
Шаг колонн - 6 м.
Высота от пола до низа ригелей здания от 6 до 15 м.
Количество пролетов и длина здания не ограничены.
Нагрузки:
- снеговые до 280 кгс/м2;
- ветровые до 38 кгс/м2.
Кровельное покрытие с мягкой кровлей.
Стеновое ограждение из сэндвич-панелей.
Степень огнестойкости зданий IV. Степень огнестойкости зданий II или III
(при огнезащите колонн специальной противопожарной краской или другим способом).
|
Состав комплектной поставки быстровозводимого большепролетного
здания системы MPZ-R3:
Комплектные быстровозводимые здания системы MPZ-R3 -
конкурентоспособная альтернатива традиционным решениям зданий!
|
