Быстровозводимые здания комплектной поставки системы MPZ-S
Здания комплектной поставки системы MPZ-S представляют собой
быстровозводимые здания из ЛМК, в которых колонны и торцевые стойки несущего каркаса
выполнены из стальных профильных труб прямоугольного или квадратного сечения, а стропильные,
подстропильные и торцевые балки выполнены из сварных двутавров с гофрированной стенкой
постоянной высоты (гофробалок).
 Технологии,
применяемые в производственном процессе, позволяют изготавливать двух- и многопролетные
здания с пролетами от 12 до 24 метров, высотой от 9 до 15 метров, шагом крайних колонн -
6 метров и шагом внутренних колонн от 6 до 12 метров.
Быстровозводимые здания системы MPZ-S при отсутствии огнезащиты имеют IV степень
огнестойкости (колонны, торцевые стойки - R 15; стропильные, подстропильные и торцевые
балки покрытия - R 15). Огнестойкость быстровозводимых зданий системы MPZ-S может быть
повышена до III или II степени путем покраски колонн и торцевых стоек специальной
противопожарной краской (в этом случае колонны, торцевые стойки - R 45 или R 90,
соответственно; стропильные, подстропильные и торцевые балки покрытия - R 15).
Примечание: Размеры зданий системы MPZ-S, приведенные
выше, используются наиболее часто. По желанию заказчика здания могут быть выполнены с большей
высотой, большими размерами пролетов и т.д.
Быстровозводимые здания системы MPZ-S являются
конкурентоспособной альтернативой зданиям с каркасом, выполняемым со стальными колоннами и
ферменным покрытием. Конкурентоспособность обеспечивается, снижением расхода стали на колонны и
применением в покрытии гофробалок вместо ферм. Стоимость предлагаемого каркаса оказывается меньше
стоимости традиционного каркаса с ферменным покрытием. Экономия металла на каркас составляет до
20%!
Кроме того, покрытие с гофробалками имеет в два раза меньшую высоту,
чем покрытие с фермами, что позволяет получать экономию за счет снижения общей высоты здания без
изменения его внутренней технологической высоты.

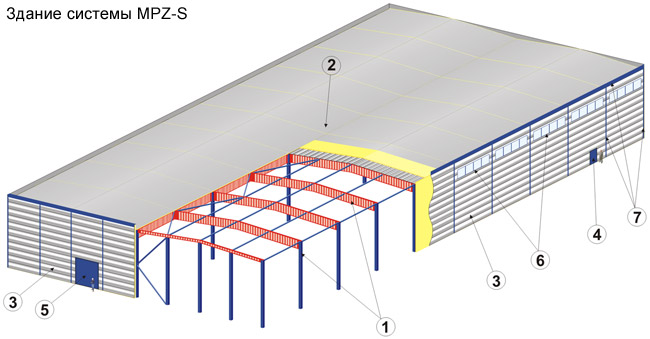

Обозначения на рисунке:
1 - Элементы каркаса здания
2 - Кровельное покрытие
3 - Стеновое ограждение |
4 - Дверь
5 - Ворота
6 - Окна |
7 - Доборные элементы |
Типы быстровозводимых зданий системы MPZ-S:
Компоновка зданий MPZ-S |
Характеристики зданий |
|

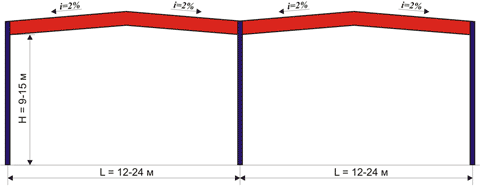

Здание типа MPZ-S-2:

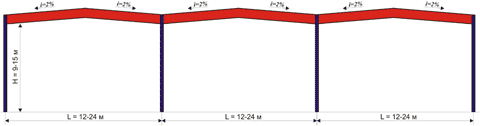

Здание типа MPZ-S-3:
|
Здания проектируются и изготавливаются точно по размерам заказчика.
Каркас здания - колонны из стальных профильных труб, стропильные и подстропильные
балки из гофробалок с постоянной высотой стенки.
Пролеты здания от 12 до 24 м.
Шаг крайних колонн - 6 м, шаг внутренних колонн от 6 до 12 м.
Высота от пола до низа стропильных балок здания от 9 до 15 м.
Количество пролетов и длина здания не ограничены.
Нагрузки:
- снеговые до 280 кгс/м2;
- ветровые до 38 кгс/м2.
Кровельное покрытие с мягкой кровлей.
Стеновое ограждение из сэндвич-панелей.
Степень огнестойкости зданий IV.
Степень огнестойкости зданий II или III (при покраске колонн огнезащитной краской).
Примечание: Здесь приведены размеры зданий, используемые наиболее часто.
Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив
проектирование здания под Ваши требования.
|
Состав комплектной поставки быстровозводимого здания системы
MPZ-S:
Комплектные быстровозводимые здания системы MPZ-S -
конкурентоспособная альтернатива традиционным решениям зданий!
|
