Быстровозводимые здания комплектной поставки системы MPZ-R1
Здания комплектной поставки системы MPZ-R1 представляют собой
быстровозводимые здания из легких металлических конструкций (ЛМК), в которых главные элементы
несущего каркаса (колонны и ригели) выполнены из сварных двутавров с гофрированной стенкой
(гофробалок) постоянной высоты и объединены в
поперечные рамы.
 Технологии,
применяемые в производственном процессе, позволяют изготавливать одно- и многопролетные
здания из металлоконструкций с пролетами от 12 до 24 метров, высотой от 6 до 12 метров,
шагом колонн - 6 метров, без кранового оборудования или с мостовыми кранами
грузоподъемностью до 15 тонн. Быстровозводимые здания системы MPZ-R1 при отсутствии
огнезащиты имеют IV степень огнестойкости (колонны и торцевые стойки - R 15; ригели
и торцевые балки - R 15). При огнезащите колонн (покраской их специальной
противопожарной краской или другим способом) здания системы MPZ-R1 могут иметь II или III степень
огнестойкости (R 90 или R 45, соответственно).
Примечание: Размеры зданий системы MPZ-R1, приведенные
выше, используются наиболее часто. По желанию заказчика здания могут быть выполнены с большими
высотой, размерами пролетов и шагом колонн, с разновысокими пролетами, с мостовыми кранами
грузоподъемностью более 15 тонн и т.д.
Быстровозводимые здания системы MPZ-R1 являются
конкурентоспособной альтернативой зданиям с рамным каркасом из сварных и прокатных двутавров.
Экономия металла на каркас составляет до 30-50%!

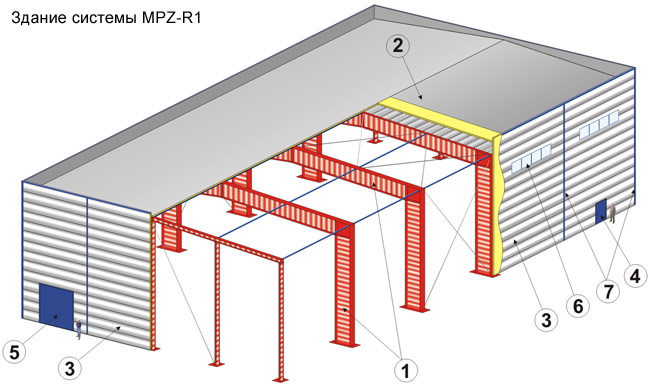

Обозначения на рисунке:
1 - Элементы каркаса здания
2 - Кровельное покрытие
3 - Стеновое ограждение |
4 - Дверь
5 - Ворота
6 - Окна |
7 - Доборные элементы |
Типы быстровозводимых зданий системы MPZ-R1:
Компоновка зданий MPZ-R1 |
Характеристики зданий |
|

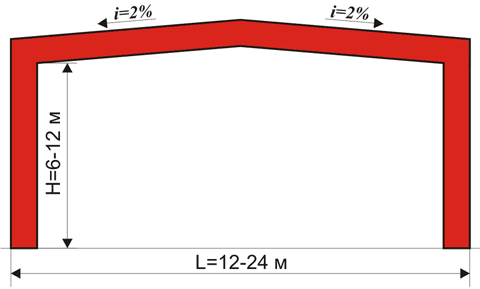

Здание типа MPZ-R1-1:
Здание типа MPZ-R1-2:
Здание типа MPZ-R1-3:
|
Здания проектируются и изготавливаются точно по размерам заказчика.
Здания бескрановые или с мостовыми кранами.
Каркас здания - рамный полностью из гофробалок с постоянной высотой стенки.
Пролеты здания от 12 до 24 м.
Шаг колонн - 6 м.
Высота от пола до низа ригелей здания от 6 до 12 м.
Количество пролетов и длина здания не ограничены.
Нагрузки:
- снеговые до 280 кгс/м2;
- ветровые до 38 кгс/м2;
- крановые от мостовых кранов грузоподъемностью до 15 тс.
Кровельное покрытие с мягкой кровлей.
Стеновое ограждение из сэндвич-панелей.
Степень огнестойкости зданий IV. Степень огнестойкости зданий II или III
(при огнезащите колонн специальной противопожарной краской или другим способом).
Примечание: Здесь приведены размеры зданий, используемые наиболее часто.
Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив
проектирование здания под Ваши требования.
|
Состав комплектной поставки быстровозводимого здания системы
MPZ-R1:
Комплектные быстровозводимые здания системы MPZ-R1 -
конкурентоспособная альтернатива традиционным решениям зданий!
|
