Основные типы соединений сэндвич-панелей в быстровозводимых зданиях систем MPZ

Вертикальный стык панелей (при горизонтальном монтаже):

Вертикальный стык сэндвич-панелей

Обозначения на рисунке:

  1. Стеновая сэндвич-панель
  2. Металлоконструкция (колонна из гофробалки)
  3. Самосверлящий шуруп (самонарезающий винт) для монтажа панелей
  4. Самосверлящий шуруп для крепления фасонных (доборных) элементов
  5. Фасонный элемент - отделочный нащельник
  6. Самоклеящаяся лента (типа «Инсеал»)
  7. Теплоизоляция (минвата или монтажная пена)

Фасонный элемент - отделочный нащельник

Угловое соединение панелей:

Угловое соединение сэндвич-панелей

Обозначения на рисунке:

  1. Стеновая сэндвич-панель
  2. Металлоконструкция (колонна из профильной трубы)
  3. Самосверлящий шуруп (самонарезающий винт) для монтажа панелей
  4. Самосверлящий шуруп для крепления фасонных (доборных) элементов
  5. Фасонный элемент - угловой нащельник
  6. Самоклеящаяся лента (типа «Инсеал»)
  7. Теплоизоляция (минвата или монтажная пена)

Фасонный элемент - угловой нащельник

Размеры (А) и (Б) определяются проектом. Размеры представленные на рисунке рекомендуются для панелей толщиной 120 мм. Стрелкой обозначена окрашенная поверхность.

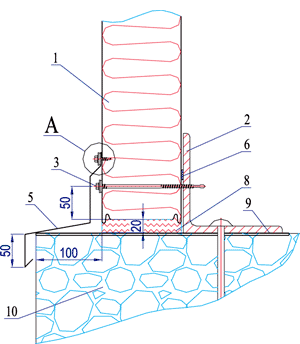

Соединение панелей с цоколем:

Соединение сэндвич-панелей с цоколем Соединение сэндвич-панелей с цоколем

Обозначения на рисунке:

  1. Стеновая сэндвич-панель
  2. Металлоконструкция
  3. Самосверлящий шуруп (самонарезающий винт) для монтажа панелей
  4. Самосверлящий шуруп для крепления фасонных (доборных) элементов
  5. Фасонный элемент - отлив
  6. Самоклеящаяся лента (типа «Инсеал»)
  7. Герметик (силиконовый)
  8. Теплоизоляция (минвата или монтажная пена)
  9. Гидроизоляция фундамента
  10. Фундамент

Фасонный элемент - отлив

Соединение панелей с кровлей:

Соединение панелей с кровлей типа CM

Обозначения на рисунке:

  1. Стеновая сэндвич-панель
  2. Кровельное покрытие типа CM
  3. Металлоконструкция
  4. Самосверлящий шуруп (самонарезающий винт) для монтажа панелей
  5. Самосверлящий шуруп для крепления фасонных (доборных) элементов
  6. Фасонный элемент для обрамления парапета
  7. Самоклеящаяся лента (типа «Инсеал»)

Фасонный элемент для обрамления парапета
